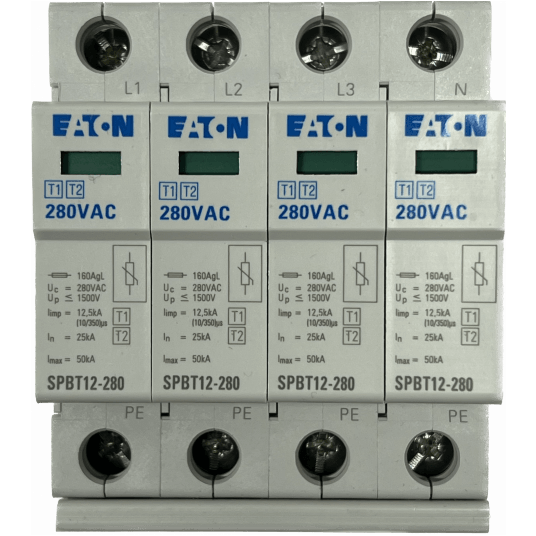

Ogranicznik AC warystorowy Typu 1+2 (czteropolowy) B+C/4 znanej firmy EATON.
Przeznaczony jest do ochrony instalacji zasilających niskiem napięciem przed skutkami przepięć indukowanych i łączeniowych.
Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych oraz podrozdzielniach. Ochronniki zamontowane winny być się w miejscach wprowadzeń instalacji elektrycznej do budynku.
Urządzenie zapewnia kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami. Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony.
Stosowanie modułowych ochronników przepięć B+C klasy T1T2 nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.
Został on wyposażony w wizualny wskaźnik działania, w 2 kolorach, zielony - instalacja zabezpieczona, czerwony - instalacja nie zabezpieczona.
Jest on montowany do zabezpieczenia instalacji fotowoltaicznej pod stronie AC (prądu przemiennego).
Dane techniczne:
- rodzaj ogranicznika - czteropolowy
- klasa ochrony T1+T2
- wykonanie - warystorowe
- maksymalne napięcie pracy Uc - 280 V AC
- prąd próbny In (8/20) - 25 kA
- prąd max. Imax (8/20) - 50 kA
- prąd udarowy (10/350) - 12,50 kA
- napięciowy poziom ochrony - do < 1.5 kV
- temperaturowy zakres pracy - od -30°C do +50°C
- temperatura składowania - od -30°C do +70°C
- przekrój przyłączy - max. 35 mm2
- klasa szczelości - IP 20
