Zapinki do taśm montażowych ze stali nierdzewnej — Ear-Lock, L-Type i Multi-use

Zapinki do taśm montażowych ze stali nierdzewnej to elementy zaciskowe zamykające naprężoną taśmę montażową — trwale i bez możliwości samoczynnego poluzowania. W tej kategorii znajdziesz zapinki ze stali nierdzewnej w kilku typach mechanizmu zamknięcia — Ear-Lock (standard i XL), L-Type oraz Multi-use — dostosowanych do różnych szerokości taśm i wymagań środowiskowych. Dostępne w gatunkach G201, G304 i G316 oraz zakresie szerokości od 6,4 mm do 32 mm. Właściwy dobór — pod kątem szerokości taśmy i agresywności środowiska pracy — decyduje o trwałości połączenia i odporności na drgania, temperaturę i korozję.

Czym różnią się typy zapinek do taśm montażowych — Ear-Lock, L-Type i Multi-use?

Każdy typ zapinki to inny mechanizm zaciskania taśmy, który bezpośrednio przekłada się na siłę zacisku, możliwość ponownego otwarcia i dostępne gatunki stali. Wybór zależy przede wszystkim od szerokości taśmy i wymaganej klasy odporności na korozję — a w przypadku zapinek Multi-use — również od potrzeby dostępu serwisowego po montażu.

Typ zapinki	Mechanizm zamknięcia	Wielokrotny użytek	Klucz w zestawie	Dostępne gatunki
Ear-Lock	Zagniecenie uszu zapinki bandownicą	NIE	NIE	G201, G304, G316
Ear-Lock XL	Zagniecenie uszu, grubość 2,4 mm — ciężkie montaże	NIE	NIE	G304

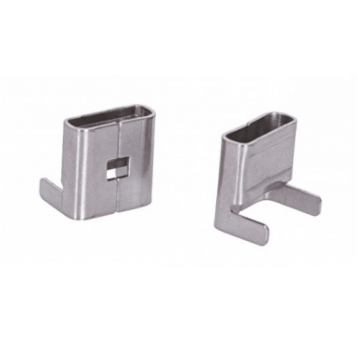

L-Type	Zagniecenie profilu L	NIE	NIE	G201, G304, G316
Multi-use	Zacisk śrubą imbusową	TAK	TAK	G304





Zapinki Ear-Lock XL wyróżnia grubość 2,4 mm — kluczowy parametr przy montażu ciężkich elementów na słupach, gdzie standardowe zapinki mogłyby ulec odkształceniu pod obciążeniem. Dostępne w G304, w szerokościach 19, 25 oraz 32 mm, przeznaczone są do najbardziej wymagających instalacji drogowych i energetycznych.

Jak dobrać zapinkę do szerokości taśmy — tabela kompatybilności?

Zapinka musi odpowiadać dokładnie szerokości używanej taśmy montażowej. Niedopasowanie o zaledwie 0,5 mm skutkuje nieszczelnym zamknięciem lub pęknięciem zapinki podczas montażu. Poniżej zestawienie dostępnych typów i gatunków stali dla każdej szerokości — w tym klipsy ze stali nierdzewnej standardu Ear-Lock dla wąskich taśm od 6,4 mm.



Szerokość taśmy	Dostępne typy zapinki	Dostępne gatunki	Uwagi
6,4 mm	Ear-Lock, L-Type, Multi-use	G201, G304, G316	Wąska taśma, lekkie montaże
10 mm	Ear-Lock, L-Type, Multi-use	G201, G304, G316	Najpopularniejsza szerokość
12,7 mm	Ear-Lock, L-Type, Multi-use	G201, G304, G316	Standard energetyki i drogownictwa
16 mm	Ear-Lock, L-Type, Multi-use	G201, G304, G316	Do szerszych taśm systemowych
19 mm	Ear-Lock, Ear-Lock XL, Multi-use	G201, G304, G316	XL (2,4 mm) do ciężkich zastosowań
20 mm	L-Type	G201, G304, G316	G316 do agresywnych środowisk
25 mm	Ear-Lock XL	G304	Osprzęt drogowy i przemysłowy
32 mm	Ear-Lock XL	G304	Maksymalne obciążenie — najszersza zapinka





Zasada doboru gatunku stali: G201 — instalacje zewnętrzne w klimacie umiarkowanym, bez chlorków. G304 — standard dla energetyki, telekomunikacji i fotowoltaiki. G316 — gdy środowisko zawiera chlorki, sole morskie lub agresywne substancje chemiczne (offshore, HVAC, zakłady chemiczne).

Nie masz pewności, który gatunek sprawdzi się w Twoim środowisku pracy? Skontaktuj się z działem technicznym LOOB — określimy właściwy gatunek i typ zapinki na podstawie warunków instalacji.

Kiedy warto wybrać zapinkę Multi-use zamiast Ear-Lock lub L-Type?

Zapinka Multi-use wyróżnia się spośród pozostałych typów możliwością wielokrotnego otwarcia — kluczem imbusowym dołączonym w zestawie, bez potrzeby zakupu dodatkowego narzędzia — i ponownego zaciśnięcia bez wymiany.

To właściwy wybór wszędzie tam, gdzie po montażu przewiduje się konieczność dostępu do taśmy:

• instalacje fotowoltaiczne — wymiana modułów lub przebudowa tras kablowych DC/AC
• oznaczenia kablowe w rozdzielniach — aktualizacja tras i etykiet
• tymczasowe mocowania w fazie testów lub odbiorów

Ear-Lock i L-Type po zagnieceniu są nieodwracalnie zamknięte. To celowa rezygnacja z możliwości demontażu na rzecz wyższej odporności na wibracje i szybszego montażu bez narzędzi. W instalacjach stałych i niewymagających dostępu po montażu Ear-Lock lub L-Type to zawsze trafniejszy wybór.



Kryterium	Ear-Lock / L-Type	Multi-use
Ponowne otwarcie	NIE — trwałe zamknięcie po zagnieceniu	TAK — kluczem imbusowym (klucz w zestawie)
Montaż	Bandownica — szybki, bez narzędzi dodatkowych	Klucz imbusowy — precyzyjny, wymaga narzędzia
Optymalne zastosowanie	Stałe instalacje: energetyka, drogownictwo, telekomunikacja	Instalacje serwisowane: OZE, rozdzielnie, oznaczenia kablowe
Dostępne szerokości	6,4–32 mm (Ear-Lock + L-Type łącznie)	6,4 / 10 / 12,7 / 16 / 19 mm





W jakich branżach stosuje się stalowe zapinki do taśm montażowych?

Stalowe zapinki do taśm montażowych znajdują zastosowanie wszędzie tam, gdzie połączenie musi wytrzymać zmienne warunki atmosferyczne, drgania i długi okres eksploatacji bez dostępu serwisowego. Gatunek stali i typ zapinki dobiera się do środowiska pracy — nie do samej szerokości taśmy.



Branża	Zastosowanie	Rekomendowany typ i gatunek
Energetyka	Zamykanie taśm na słupach NN i SN, mocowanie osprzętu	Ear-Lock G201/G304/G316, Ear-Lock XL do taśm 19–32 mm G304
Telekomunikacja	Spinanie taśm na masztach antenowych i słupach teletechnicznych	Ear-Lock, L-Type — G201/G304/G316
Drogownictwo	Montaż uchwytów do znaków drogowych i słupków	Ear-Lock 12,7 mm — G201, G304, G316
Fotowoltaika	Mocowanie okablowania DC/AC, instalacje z dostępem serwisowym	Multi-use G304, Ear-Lock G304 — szerokości 6,4/10/12,7/16/19 mm
Przemysł / HVAC	Środowiska z chlorkami, sole morskie, agresywna chemia	Ear-Lock G316 — szerokości 6,4/10/12,7/16/19 mm





Ta sama szerokość zapinki jest często dostępna w kilku gatunkach stali, co pozwala dopasować odporność na korozję niezależnie od wymagań branżowych — bez konieczności zmiany rozmiaru taśmy ani bandownicy.

Potrzebujesz pomocy przy doborze zapinki do konkretnej taśmy i środowiska pracy? Skontaktuj się z działem technicznym LOOB — dobierzemy właściwy typ i gatunek pod Twoje warunki montażowe.

Najczęstsze pytania o zapinki do taśm ze stali nierdzewnej

Przy doborze zapinek montażowych najczęściej pojawiają się pytania o różnice między typami, wybór gatunku stali i szczegóły montażu.

Czym różni się Ear-Lock od Ear-Lock XL?

Ear-Lock standard jest dostępny w szerokościach 6,4–19 mm w gatunkach G201, G304 i G316. Ear-Lock XL przeznaczony jest do taśm 19–32 mm, ma grubość 2,4 mm i dostępny jest w G304. Grubsza konstrukcja XL zapobiega odkształceniu przy montażu ciężkich elementów na słupach energetycznych i drogowych.

Czy zapinki Multi-use wymagają specjalnego narzędzia do otwarcia?

Do zaciskania zapinki Multi-use służy klucz imbusowy dołączony w zestawie — zarówno przy pierwszym montażu, jak i przy każdym kolejnym ponownym zaciśnięciu. Bandownica nie jest potrzebna.

Kiedy wybrać G316 zamiast G304?

G316 należy wybrać, gdy instalacja jest narażona na kontakt z chlorkami, środkami chemicznymi lub solą morską — np. instalacje offshore, HVAC, zakłady chemiczne lub infrastruktura w strefach nadmorskich. Do standardowych zastosowań zewnętrznych w energetyce, telekomunikacji i drogownictwie wystarczy G304.

Czy szerokość zapinki musi dokładnie odpowiadać szerokości taśmy?

Tak — zapinka musi być dobrana do dokładnej szerokości używanej taśmy. Odchylenie nawet o 0,5 mm skutkuje nieszczelnym zamknięciem lub uszkodzeniem zapinki podczas montażu. Dla każdej szerokości taśmy obowiązuje dedykowany rozmiar zapinki — nie ma możliwości stosowania zapinki na wyrost ani mniejszej.
